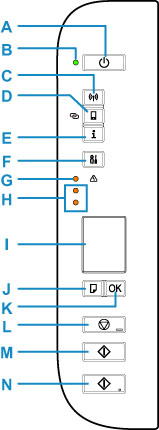

Nadzorna plošča

A: Gumb VKLOP (ON)

Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

B: Lučka VKLOP (ON)

Ko je naprava vklopljena, najprej utripa in nato sveti.

C: Gumb Omrežje (Network)

Vključi/izključi Wi-Fi.

D: Gumb Neposred. (Direct)

Vklopi/izklopi neposredno brezžično povezavo.

E: Gumb Informacije (Information)

Začne tiskati informacije o omrežnih nastavitvah.

F: Gumb Nastavitve (Setup)

Izberite meni za izvedbo vzdrževanja tiskalnika in spremembo nastavitev tiskalnika. S pritiskanjem tega gumba se spreminja prikaz segmentov na zaslonu LCD.

G: Lučka Alarm

Ko pride do napake, zasveti ali utripa.

H: Lučke za črnilo

Svetita ali utripata, ko zmanjka črnila itd.

Zgornja lučka kaže stanje črne kartuše FINE, spodnja pa stanje barvne kartuše FINE.

I: LCD (zaslon s tekočimi kristali)

Prikazuje število kopij, kodo vzdrževanja, kodo napake in različne ikone.

• Obvestilo na zaslonu LCD

J: Gumb Izbira papirja (Paper Select)

Izberite velikost papirja za tiskalnik.

K: Gumb OK

Potrdi nastavitev velikosti papirja. S tem gumbom lahko tudi odpravljate napake.

L: Gumb Zaustavi (Stop)

Prekliče postopke. S tem gumbom lahko prekličete opravilo tiskanja, kopiranja ali optičnega branja, ki se izvaja.

M: Gumb Črno (Black)*

Začne črnobelo kopiranje. S pritiskom tega gumba lahko tudi dokončate izbiro elementa nastavitev ali razrešite napako.

N: Gumb Barvno (Color)*

Začne barvno kopiranje. S pritiskom tega gumba lahko tudi dokončate izbiro elementa nastavitev ali razrešite napako.

* V aplikacijah ali priročnikih sta gumba Barvno (Color) in Črno (Black) skupno označena kot gumb »Začni« ali »OK«.
